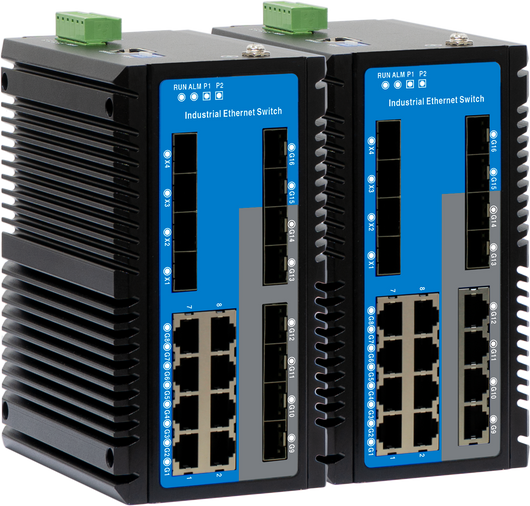

Серия ICS6420-N
Монтаж на DIN-рейку/на стену
20-портовый гигабитный/10-гигабитный промышленный коммутатор Ethernet 3-го уровня
- Поддержка 4х 10-гигабитных оптоволоконных портов (слоты SFP+), 8/12х гигабитных медных портов, 4/8х гигабитных SFP-слотов
- Запатентованная технология AdoptSW-Ring, поддержка одиночного кольца, кольца связи, цепи, двойного подключения, время автоматического восстановления при сбое сети <20 мс
- Поддержка ERPS и обнаружения петель трафика, что позволяет эффективно устранять петли и предотвращать широковещательные штормы, вызываемые петлями данных.
- Пропускная способность 10 Gigabit позволяет передавать большие объемы видео, голосовых данных и информации высокого качества и с высокой скоростью.
- Поддержка резервирования двойного источника питания постоянного тока, входное напряжение: 12 ~ 48 В постоянного тока
- Поддержка широкого диапазона рабочих температур -40 ~ 75 ℃.
| Стандарт & Протокол | IEEE 802.3 для 10Base-T IEEE 802.3u для 100Base-TX IEEE 802.3ab для 1000Base-T IEEE 802.3z для 1000Base-X IEEE802.3ae для 10GBase-X SFP+ IEEE 802.3x для управления потоком IEEE 802.1D для протокола связующего дерева IEEE 802.1w для протокола быстрого связующего дерева IEEE 802.1s для протокола множественных связующих деревьев IEEE 802.1Q для VLAN IEEE802.1p для CoS IEEE 802.1X для управления доступом к порту IEEE 802.1AB для LLDP |
| Управление | SNMP v1/v2c/v3 для централизованного управления устройствами, RMON, зеркалирование портов, QoS, LLDP, DHCP-сервер, управление файлами, управление журналами регистрации, статистика порта, ARP |
| Безопасность | Рейтинг полномочий пользователей, ACL, сертификация 802.1X, сигнализация портов, сигнализация питания, подавление широковещательного шторма, Telnet-конфигурация, конфигурирование SSH, защита от обрыва связи, NAT, отслеживание DHCP-пакетов, обнаружение петель трафика, защита от агрегирования |
| Функция переключения | 802.1Q VLAN, объединение портов, управление пропускной способностью, управление потоком, изоляция портов |
| Одноадресная/ Многоадресная передача | Статическая многоадресная передача, отслеживание IGMP-пакетов, PIM-DM, PIM-SM |
| Технология резервирования | Кольцо, STP/RSTP/MSTP, ERPS |
| Поиск и устранение неисправностей | Ping, трассировка, закольцовывание портов, цифровая диагностика SFP |
| Методика маршрутизации | VRRP, RIP, OSPF, BGP |
| Учет времени | NTP-клиент, RTC |
| Интерфейс | Гигабитный медный порт: 10/100/1000Base-T(X) самонастраиваемый RJ45, автоматическое управление потоком, поддержка полно/полудуплексного режима, самонастройка MDI/MDI-X Гигабитный SFP: 100/1000Base-X самонастраиваемый SFP-слот 10Gigabit SFP+: 1000/10GBase-X самонастраиваемый SFP+ слот Консольный порт: CLI-порт управления командной строкой (RS-232), RJ45 Порт аварийной сигнализации: 6-контактные клеммные колодки с шагом 5,08 мм (реле занимает 2 контакта), поддержка 1 релейного выхода сигнализации, ток нагрузки 1A/30В постоянного тока или 0,3A/125В переменного тока |
| Индикатор | Индикатор работы, индикатор порта, индикатор источника питания, индикатор аварийной сигнализации |
| Коммутационный свойства | Режим передачи: хранение и пересылка MAC-адрес: 16К Размер пакетного буфера: 12Мбит Пропускная способность объединительной платы: 128G |
| Источник питания | Входное напряжение: 12~48В постоянного тока Резервный источник питания: резервирование блока двойного энергопитания Защита от сверхтока: 3А Защита подключения: защита от обратного подключения Клеммы доступа: 6-контактные клеммные колодки с шагом 5,08 мм (блок двойного энергопитания занимает 4 контакта) |
| Энергопотребление | Без нагрузки: 9.6Вт@12В постоянного тока Полная нагрузка: 17.76Вт@12 В постоянного тока |
| Рабочая среда | Рабочая температура: -40~75℃ Температура хранения:-40~85℃ Относительная влажность: 5%～95% (без конденсации) |
| Физические характеристики | Корпус: класс защиты IP40, металлический Монтаж: монтаж на DIN-рейку/на стену Вес: 3176г Габаритные размеры (Ш x В x Г): 86.1мм×160мм×130мм |
| Промышленный стандарт | МЭК 61000-4-2 (ESD, электростатический разряд), 3-й уровень - Воздушный разряд:± 8кВ - Контактный разряд: ±6кВ
МЭК 61000-4-4 (EFT, импульсы с кратковременным выбросом напряжения), 3-й уровень - Источник питания: ±2кВ - Сигнал: ±1кВ
МЭК 61000-4-5 (Устойчивость к выбросам напряжения), 3-й уровень - Источник питания: дифференциальный режим ±1кВ, синфазный режим±2кВ - Сигнал: дифференциальный режим ±1кВ, синфазный режим ±2кВ
Испытание на удар: МЭК 60068-2-27 Свободное падение: МЭК 60068-2-32 Вибрация: МЭК 60068-2-6 |
| Сертификация | CE, FCC, RoHS |
| Гарантия | 5 лет |
| Модели в наличии | Гигабитный медный порт | Гигабитный SFP-слот | 10Gigabit SFP+ слот | Питание |

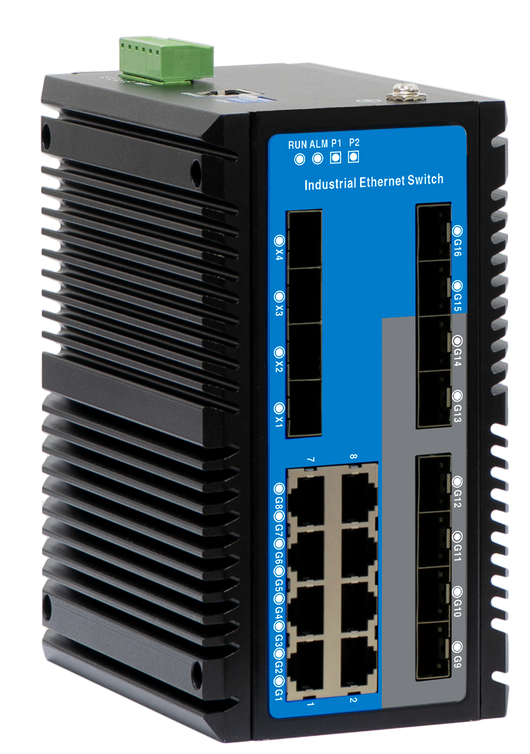

| ICS6420-8GT8GS4XS-2P48-N | 8 | 8 | 4 | 12~48В постоянного тока Резервирование двойного блока питания |

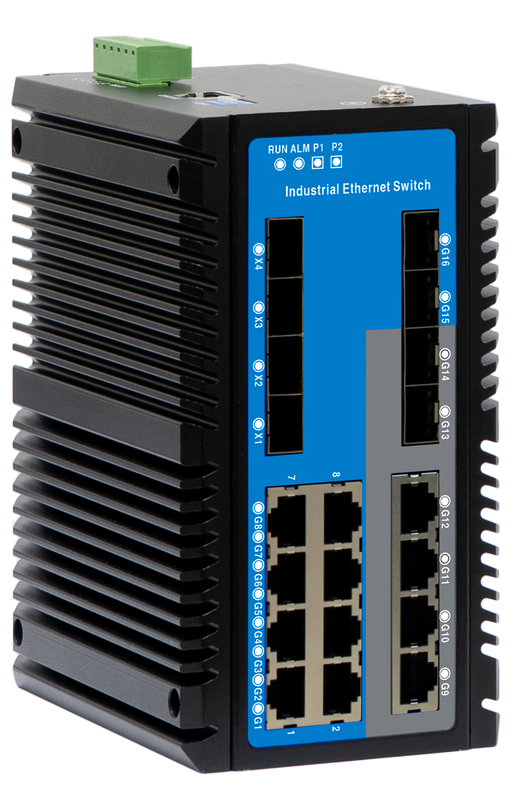

| ICS6420-12GT4GS4XS-2P48-N | 12 | 4 | 4 |
