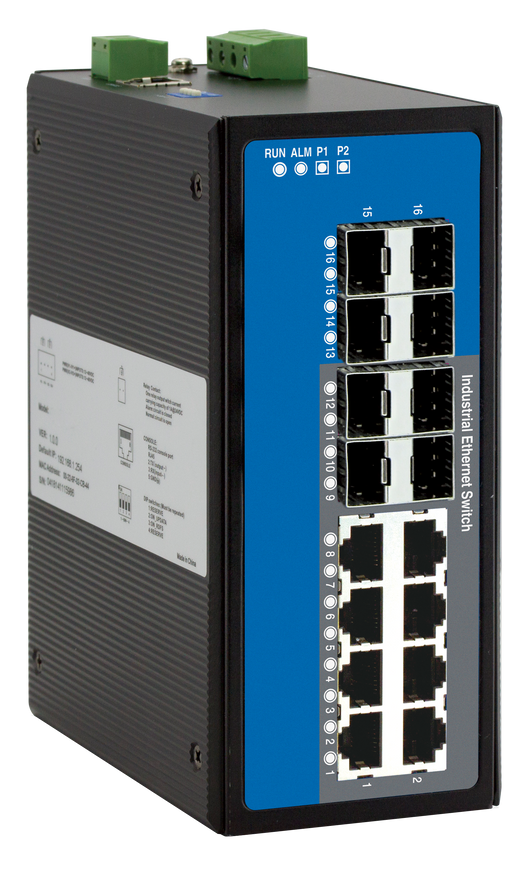

IES6316-8GT8GS-2P48-N

Description

DIN-Rail Mounting
16-Port Gigabit Layer 2 Managed Industrial Ethernet Switch

  • Support 8 Gigabit copper ports and 8 Gigabit SFP slots
  • Adopt SW-Ring patented technology, support single ring, coupling ring, chain, Dual-homing, automatic recovery time of network failure < 20ms
  • Support ERPS and loop detection, which can eliminate loop effectively and prevent broadcast storm caused by data loop
  • Support dual DC power redundancy, input voltage: 12~48VDC
  • Support -40~75℃ wide operating temperature range
Specifications

Стандарт & Протокол

IEEE 802.3 для 10Base-T

IEEE 802.3u для 100Base-TX

IEEE 802.3ab для 1000Base-T

IEEE 802.3z для 1000Base-X

IEEE 802.3x для управления потоком

IEEE 802.1D для протокола связующего дерева

IEEE 802.1w для протокола быстрого связующего дерева

IEEE 802.1s для протокола множественных связующих деревьев

IEEE 802.1Q для VLAN

IEEE802.1p для CoS

IEEE 802.1X для контроля доступа к порту

IEEE 802.1AB для LLDP

Управление

SNMP v1/v2c/v3 для централизованного управления устройствами, RMON, зеркалирование портов, QoS, LLDP, DHCP-сервер, управление файлами, управление журналами регистрации, статистика порта, ARP

Безопасность

Рейтинг полномочий пользователей, ACL, аутентификация 802.1X, сигнализация порта, сигнализация питания, подавление широковещательного шторма, конфигурирование Telnet, конфигурирование SSH, защита от обрыва связи, обнаружение петель, защита агрегирования

Функция переключения

802.1Q VLAN, объединение портов, управление пропускной способностью, управление потоком, изоляция портов

Одноадресная/ Многоадресная передача

Статическая многоадресная передача, отслеживание IGMP-пакетов

Технология резервирования

Кольцо, STP/RSTP/MSTP, ERPS

Поиск и устранение неисправностей

Ping, трассировка, закольцовывание портов, цифровая диагностика SFP

Учет времени

NTP-клиент, RTC

Интерфейс

Гигабитный медный порт: 10/100/1000Base-T(X), самонастраиваемый RJ45, автоматическое управление потоком, поддержка полно/полудуплексном режима, автонастройка MDI/MDI-X

Гигабитный SFP: 1000Base-X SFP-слот

Консольный порт: CLI-порт управления командной строкой (RS-232), RJ45

Порт аварийной сигнализации: 2-контактные клеммные колодки с шагом 7,62мм, поддержка 1-го релейного выхода сигнализации, а допустимая токовая нагрузка составляет 1A@24В постоянного тока или 0.5A@120В переменного тока.

Индикатор

Индикатор работы, индикатор порта, индикатор питания, индикатор аварийной сигнализации.

Коммутационный свойства

Режим передачи: хранение и пересылка

MAC-адрес: 16K

Размер пакетного буфера: 12Мбит

Пропускная способность объединительной платы: 56G

Задержка времени переключения: <5мкс

Питание

Входное напряжение: 12~48В постоянного тока

Резервный источник питания: поддержка резервирования двойного источника питания

Защита подключения: неполярность

Клеммы доступа: 4-x контактные клеммные колодки с шагом 7,62 мм

Энергопотребление

Без нагрузки: 10.99Вт@24В постоянного тока

Полная нагрузка: 20.69Вт@24В постоянного тока

Рабочая среда

Рабочая температура: -40~75℃

Температура хранения:-40~75℃

Относительная влажность: 5%~95% (без конденсации)

Физические характеристики

Корпус: класс защиты IP40, гофрированный металл высокой прочности

Монтаж: монтаж на DIN-рейку

Вес: 1.1кг

Габаритные размеры (Ш x В x Г): 70мм×160мм×130мм

Промышленные стандарты

МЭК 61000-4-2 (ESD, электростатический разряд), 4-й уровень

- Воздушный разряд:± 15кВ

- Контактный разряд: ±8кВ



МЭК 61000-4-4 (EFT, импульсы с кратковременным выбросом напряжения), 4-й уровень

- Источник питания: ±4кВ

- Сигнал: ±2кВ



МЭК 61000-4-5 (Устойчивость к выбросам напряжения), 4-й уровень

- Источник питания: дифференциальный режим±2кВ, синфазный режим±4кВ

- Сигнал: дифференциальный режим±2кВ, синфазный режим±4кВ



Испытание на удар: МЭК 60068-2-27

Свободное падение: МЭК 60068-2-32

Вибрация: МЭК 60068-2-6

Сертификация

CE, FCC, RoHS

Гарантия

5 лет

Models

Модели в наличии

Гигабитный медный порт

Гигабитный SFP-слот

Источник питания

IES6316-8GT8GS-2P48-N

8

8

12~48В постоянного тока, резервирование двойного источника питания
